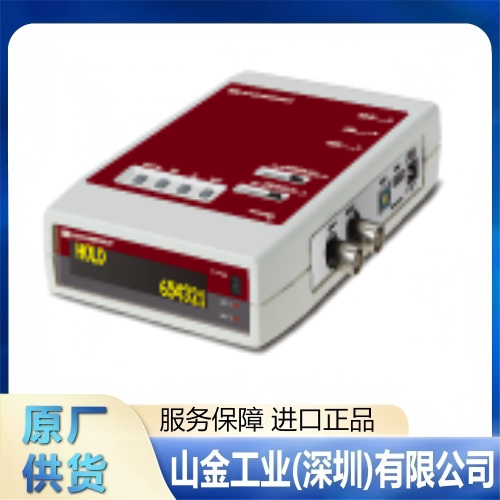

| 产品名称 | 用于分析的 2 通道 F/V 转换器 |
| 模型 | KAZ-Mighty2 |
| 测量方法 | 周期测量法 ( Periomatic TM Method) |
| 测量模式 | 速度 / ⊿F（偏差） / ⊿F 自动（自动偏差跟踪） |
| 输入部分 | |
| 输入端口 | A/B相可逆2通道，或单相2通道 |
| 输入频率 | 0.23Hz - 250kHz |
| 可测量偏差 | ±1 - ±125kHz（自动模式下相同） |
| ⊿F 汽车详情 | |
| 中心频率平均 | 简单/移动 |
| 平均时间 | 100毫秒/200毫秒/500毫秒 |
| 通用输入信号 | |
| 输入信号形式 | 触发电平 0-9.99V，零交叉（交流电） |
| 输入灵敏度 | 400 / 200 / 100 / 50mVp-p |
| 输入电阻 | 10kΩ（下拉）/ 6kΩ（+5V 上拉） |
| 耐压 | ±80V |
| 输入脉冲 | 0.2μs 或更长（H 和 L 均适用），触发方向可选 |
| 输入耦合 | 直流/交流 |
| 交流耦合频率响应 | 35Hz（-3dB，6dB/倍频程） |
| 低通滤波器 | 无 / 100kHz / 15kHz / 1.5kHz (-3dB, -6dB/倍频程) |
| 连接器 | BNC，D-sub 15针（环通） |
| 线路驱动器输入 | |
| 输入系统 | 线路接收器（26C32） |
| 输入灵敏度 | ±200mV |
| 终端电阻 | 无 / 330Ω |
| 耐压 | ±7V |
| 输入脉冲 | 0.2μs 或更长（H 和 L 均为如此），触发方向：下降沿 |
| 连接器 | D-sub 15针 |
| 传感器电源 | +5V 150mA / +12V 100mA（不能同时使用） |
| 输入频率分频 | 1 - 255（硬件分频） |
| 显示部分 | ||
| 显示单元 | 16×2字符点阵液晶显示屏（带背光） | |
| 显示数字 | 7 位数字（极性、5 位测量值、小数点） | |
| 零显示 | 读取零抑制 | |
| 显示更新 | 0.1秒 - 2.0秒（以0.1秒为增量） | |
| 频率精度 | 0.001% ±1 个字 @ 23°C | |
| 模拟计算部分 | |
| 测量分辨率 | 2.08纳秒（480兆赫） |
| 计算响应 | 1 个周期 + 6μs 或更短（单脉冲响应时 90% 的输出响应） |
| 输出更新 | 每 1 个输入脉冲或 1/2/5/10/20/50/100/200/500 毫秒 |
| 在 ⊿F 自动测量期间为 1 毫秒 | |
| 移动平均线 | 单脉冲响应：1 - 100 次； 时间平均值：1 - 100 次（1 毫秒更新频率） |
| 自动归零 | 5 个阶段*动态预测，仅限速度模式 |
| 模拟输出部分 | ||
| 输出端口 | BNC x 2 | |
| 两点比较器 | 比较器设置（上限、下限等） | |
| 输出分辨率 | 50000 或以上 | |
| 输出范围 | 0-10V / 0-5V / 1-5V / ±5V / ±10V / 4-20mA | |
| 校准输出 | 100% / 0% / -100% | |
| 温度漂移 | ±200ppm/°C 或更低 | |
| 输出精度 | 23°C 时，精度为满量程的 ±0.05% 或更低 | |
| 线性 | 误差±0.01%或更小 | |
| 负载阻力 | 电压输出：4.7kΩ 或以上 / 电流输出：510Ω 或以下 | |
| 输出零点调整范围 | ±200mV / ±200μA | |
| 数字输出部分 | ||
| 测量分辨率 | 6.25ns (160MHz) 显示、比较器、CAN、RS-232C、以太网 | |
| 通讯 | |
| 通信数据 | 测量值输出，设定值读取/写入 |
| CAN通信 | |
| 输出更新 | 1/2/5/10/20/50/100/200/500/1000毫秒 |
| 标准 | 符合 CAN2.0B 标准 |
| 波特率 | 1M / 500k / 250k / 200k / 125k / 100k / 50k / 25k / 20kbps |
| 格式 | 小端序 / 大端序 |
| ID长度 | 11 位 / 29 位 |
| 终端电阻 | 无 / 120Ω |
| RS-232C 通信 | |
| 输出更新 | 10/20/50/100/200/500/1000毫秒 |
| 沟通方式 | 异步 |
| 参数 | 波特率：9.6/19.2/38.4/57.6/115.2kbps 起始位：1位 停止位：1位 数据长度：8位 奇偶 校验位：无 通信编码：ASCII |
| 以太网选项 | |
| 输出更新 | 10/20/50/100/200/500/1000毫秒 |
| 网络接口规格 | 连接器形状：RJ-45 接口：100BASE-TX/10BASE-T 自适应 通信兼容性：以太网版本 2.0 / IEEE 802.3 LED 指示灯：100BASE-TX/10BASE-T、链路/活动指示灯 |
| 一般规格 | ||
| 额定功率电压 | 直流12-24V（最大允许范围：直流9-30V） | |
| 功耗 | 18VA 或更低 | |
| 设置内存 | 8 种配置文件：非易失性存储器（EEPROM） | |
| 隔离 | 传感器电源/信号输入、模拟输出/数字输出和电源输入之间 | |
| 方面 | 218宽×218深×57高毫米（含凸出部分） | |
| 工作温度/湿度 | 0°C - +40°C / 相对湿度 85% 或更低（无冷凝） | |
| 储存温度/湿度 | -10°C - +60°C / 相对湿度 85% 或更低（无冷凝） | |
| 运行大气 | 无腐蚀性气体 | |
| 重量 | 约1.8公斤 | |
