主要规格
| 姓名 | 用于分析的F/V转换器 |

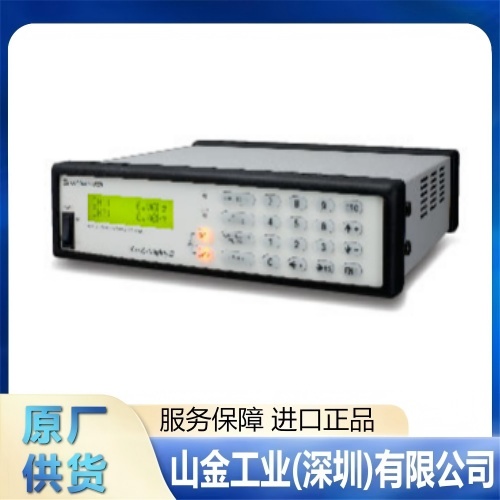

| 模型 | KAZ-Mighty |
| 测量方法 | 周期钳法（周期测量法） |
| 测量模式 | SPEED（速度）/ ⊿F（偏差）/ ⊿F AUTO（偏差自动跟踪） |
输入部分
| 输入端口 | A/B相可逆，且为单相 | |
| 输入频率范围 | 0.23Hz - 250kHz | |
| 可测量偏差 | ±1 至 ±125kHz（自动模式下相同） | |
| ⊿F 自动内容 | 中心频率平均法 平均时间 |
：简单/移动 ：100毫秒/200毫秒/500毫秒 |
| [A]通用 输入信号 |
输入信号格式 | 触发电平 0~9.99V 和过零点 (AC) |
| 输入灵敏度 | 400/200/100/50mVp-p | |
| 输入电阻 | 下拉至 +5V 时为 10kΩ / 上拉至 +5V 时为 6kΩ | |
| 输入耐压 | ±80V | |
| 输入脉冲 | 触发时间 0.2μs 或更长（H 和 L 均适用），触发方向可选 | |
| 输入连接 | 直流/交流 | |
| 交流耦合频率特性 | 35Hz（-3dB，6dB/倍频程） | |
| 低通滤波器 | 无/100kHz/15kHz/1.5kHz 4 种类型（-3dB，-6dB/倍频程） | |
| 输入连接器 | BNC，D-sub 15针（环通） | |
| [B] 线路驱动器 输入信号 |
输入法 | 线路接收器（26C32） |
| 输入灵敏度 | ±200mV | |
| 终端电阻 | 无/330Ω | |
| 输入耐压 | ±7V | |
| 输入脉冲 | 0.2μs 或更长（H 和 L 均为如此）触发方向：下降 | |
| 输入连接器 | D-sub 15针 | |
| 传感器电源 | +5V 150mA / +12V 100mA（不能同时使用） | |
| 输入分频器 | 1 至 255（硬件部门） | |
显示部分
| 展示 | 16 x 2 字符点阵液晶显示屏（带背光） |
| 显示数字 | 7 位数字（极性，5 位测量值，小数点） |
| 零显示 | 读取零抑制 |
| 显示更新时间 | 0.1秒至2.0秒（单位为0.1秒） |
| 频率显示精度 | 0.001%±1个字@23℃ |
模拟计算部分
| 测量分辨率 | 2.08纳秒（480兆赫） | |
| 计算响应 | 1 个周期 +6μs 或更短（90% 输出响应）*在 1 个脉冲响应时 | |
| 输出更新时间 | 每个输入脉冲或 20μs 至 500ms（14 个步长） | |
| ⊿F 自动测量 | 100/200/500/1000μs（4个步骤） | |
| 移动平均线 |
设置 1 个脉冲响应时， |
：1 到 100 次 ：1 到 100 次（每次更新 1 毫秒） |
| 自动归零 | 5 个阶段（仅限动态预测速度模式） | |
模拟输出部分
| 模拟输出端口 | BNC |
| 2 点比较器 | 比较器设置（上限、下限等） |
| 输出分辨率 | 每个量程为 1/50000 或更小 |
| 输出范围 | 0-10V/0-5V/1-5V/±5V/±10V/4-20mA |
| 校准输出 | 100%/0%/-100% |
| 温度波动 | ±200ppm/℃ 或更低 |
| 输出精度 | 23℃时，满量程的±0.05%或更小 |
| 线性 | 误差±0.01%或更小 |
| 负载阻力 | 4.7kΩ 或更高（电压输出），510Ω 或更低（电流输出） |
| 输出零点调节范围 | ±200mV/±200μA |
数字输出计算部分
| 测量分辨率 | 6.25ns (160MHz) 显示、比较器、CAN、RS-232C、以太网 |
沟通相关
| 模拟输出端口 | 测量值输出、设定值读取和写入 | ||
| 2 点比较器 | 输出更新时间 | 1/2/5/10/20/50/100/200/500/1000毫秒 | |
| 标准 | 符合 CAN2.0B 标准 | ||
| 沟通速度 | 1M / 500k / 250k / 200k / 125k / 100k / 50k / 25k / 20kbps | ||
| 数据格式 | 小端序/大端序 | ||
| ID长度 | 11位/29位 | ||
| 终端电阻 | 无/120Ω | ||
| RS-232C 通信 |
输出更新时间 | 10/20/50/100/200/500/1000毫秒 | |
| 沟通方式 | 启停同步型 | ||
| 通信参数 | 波特率、 起始位、 停止位、 数据长度、 奇偶校验位 、通信码 |
：9.6/19.2/38.4/57.6/115.2kbps ：1位 ：1位 ：8位 ：无 ：ASCII |
|
| 以太网选项 | 输出更新时间 | 10/20/50/100/200/500/1000毫秒 | |
| 网络接口 规范 |
连接器形状 接口 通信兼容的 LED显示屏 |
RJ-45接口 ：100BASE-TX/10BASE-T自动识别 ：以太网：版本2.0/IEEE 802.3 ：100BASE-TX/10BASE-T，链路/活动显示 |
|
一般信息
| 额定电源电压 | 直流电压 12V - 24V，最大允许范围直流电压 9V-30V |
| 功耗 | 18伏安或以下 |
| 设置值内存 | 8 分：非易失性存储器（EEPROM） |
| 隔离 | 传感器电源/信号输入/模拟输出/数字输出/电源输入 |
| 外部尺寸 | 218（宽）×218（深）×57（高）毫米（含凸起部分） |
| 操作范围 | 0℃ - +40℃/85%RH 或更低（无冷凝） |
| 存储范围 | -10℃ - +60℃/85%RH 或更低（无冷凝） |
| 使用环境氛围 | 无腐蚀性气体 |
| 大量的 | 约1.8公斤 |
