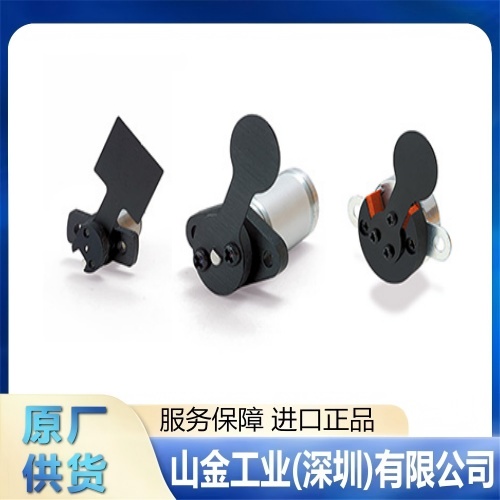

进口 TAKANO高野 RSR10/15-S 转子为永磁体式‌旋转电磁阀

超紧凑型旋转电磁阀RSR10 系列

超紧凑型，外径10.5毫米
专为小型机械驱动系统设计。
适用于光学系统中的高速快门。
应用示例
用于光通信设备、红外摄像机、监控摄像机快门驱动单元的光路转换
光学相干断层扫描（OCT）系统快门的开启和关闭。
带快门的类型
系列外径（毫米）直流电阻峰值扭矩（牛·米）大车材料
5伏 12伏 24伏
RSR10/15-S φ10.5×20 13Ω 0.0006 0.0013

所属分类：
TAKANO高野
发布时间： 2026-08-26

留言咨询

详细介绍

主要规格表

耐热等级	E级（120℃）
线圈饱和温升 Δθ _s（20℃时）	Δθ _s ≒21.5×W (℃) K≒21.5 (℃/watt)
温度上升时间常数τ	0.5（分钟）
绝缘电阻	直流500V兆欧表，阻值100MΩ或更高
介电强度	交流电 500V，50/60Hz，1 分钟
转子转动惯量	0.017 (g・^cm² )
重量	8（g）

线圈数据

能量利用率 [%]	100%	50%	25%	10%	5%
能量利用率 [%]	连续的	间歇性的
最大开启时间[秒]	∞	15.0	7.5	3.0	1.5
20℃时的功率[W]	3.7	7.4	14.8	37.2	74.4
20℃时的电阻[Ω]	电压 [V _DC ]
13.0（标准）	6.0	9.8	13.8	21.9	31.0
39.0	12.0	16.9	24.0	38.0	53.8
