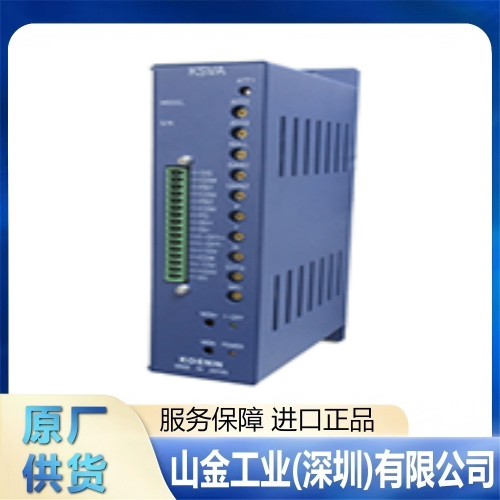

面板描述

○ATT1 修剪器

用于调节 SIG 输入信号电平的 3 圈微调旋钮。
调节范围：SIG 信号的 0-100%。

○ATT2 修剪器

FB1：单圈微调器，用于调节输入信号电平。
调节范围：输入信号的0-100%。

○ATT3 修剪器

FB2：单圈微调器，用于调节输入信号电平。
调节范围：输入信号的0-100%。

○空修剪器

单圈微调器，用于调节输入信号偏移。
调节范围：±1V（输入电压等效值）。

○增益1微调器

前置放大器增益调节，单圈微调器，
可调范围：1-10倍增益
（与GAIN2结合使用时最高可达100倍）

○GAIN2 微调器

前置放大器增益调节，单圈微调旋钮。
调节范围：1-10倍增益
（与GAIN1组合使用时最大增益为100倍）。

○P 修剪器

比例增益调节，单圈微调旋钮，
调节范围：0-100%

○I 修剪器

积分增益调节，单圈微调器
调节范围：0-100%（通带增益 1 倍：10Hz）

○D 修剪器

差分增益调节，单圈微调器
调节范围：0-100%（通带增益 1 倍：1Hz）

○DITH 微调器

单圈微调旋钮，用于调节抖动级别
。调节范围：最大输出电流的 20% 以内。
*出厂默认设置为抖动级别 0（微调旋钮完全向左）。

○MA1 修剪器

输出电流偏移调节，单圈微调旋钮，
调节范围：最大输出电流的±4%

○I-OFF LED（绿色）

当 I-OFF 的 + 和 - 端子短路时，
积分器电路关闭，LED（绿色）亮起。

○电源指示灯（橙色）

通电时，LED（橙色）指示灯亮起。

○MON+/MON- 终端

监测端子。
通过插入测试探针， 您可以使用测试仪或类似设备监测
当前输出电流，并将其转换为电压（±10V/FS）。

端子连接器说明

插头（配件）

菲尼克斯电气插头 FK-MCP 1.5/16-ST-3.5 - 1940046。
不含接线端子。

适用电线

适用线径
：单股线：0.2-1.5 mm²，
多股线：0.2-1.5 mm²，
针式端子：0.25-0.75 mm²，
AWG：24-16，
建议剥线长度：10 mm
