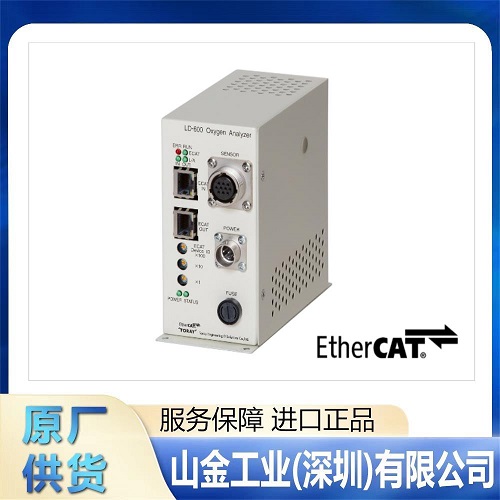

LD-600/SD40NW-2通信氧气浓度计东丽TORAY 精选
LD-600/SD40NW-2通信氧气浓度计东丽TORAY 精选
非常适合嵌入使用 EtherCAT 通信的设备和应用程序。
氧传感器与薄型转换器分离，大大减少了安装空间的限制。
直插式传感器不需要采样，因此即使在真空环境下也可以进行测量。
单独的传感器提供最短的响应时间。
传感器采用特殊涂层以确保高耐用性。
*有关SD传感器的详细特性和规格，请参阅SD传感器产品目录。
CE标志：EN61010-1、EN61326-1
RoHS指令：EN63000
EtherCAT®是德国 Beckhoff Automation GmbH 授权的注册商标和专利技术。
| 形状 | 分离型（转换器：固定/壁挂式，传感器：直插式） | |
|---|---|---|
| 显示方式 | 无显示 | |
| 测量范围 | 0.001ppm 至 100%（10 -20至 10 -0 atm 设置可选） 以 ppm 为单位的浮点输出 |
|
| 传感器连接 | ISO 真空法兰 NW16、25、40 或 R3/8 螺纹 |
|
| 联系 | 转换器与传感器之间的连接是通过专用线进行的， 标准长度为2m，最大长度为10m。 |
|
| 参考气体 | 气氛 | |
| 大量的 | 转换器 | LD-600：约0.8公斤 |
| 传感器 | SD16NW：约0.2kg SD25NW：约0.2kg SD40NW：约0.35kg |
|
| 外形尺寸 | 转换器 | LD-600：65（宽）x 130（高）x 125（深） （单位：mm，不包括突出部分） |
| 传感器 | SD16NW：总长100mm（检测部φ11×39、主体部φ40×51） SD25NW：总长100mm（检测部φ11×42、主体部φ40×48） SD40NW：总长100mm（检测部φ11×41、主体部φ40×49） （单位：mm，不包括突起部分） 注：根据客户对各个检测部分的规格，传感器单元将是SD16NW、SD25NW或SD40NW之一。 |
|
| 重复性 | 0 至 1% 范围或以上：±0.5%FS 或 以下 0 至 1% 范围以下：±1.0%FS 或±0.1ppm，取较大者 *0 至 1ppm 范围或以下不保证 |
|---|---|
| 气点稳定性 | ±1%FS以下/24小时 |
| 预热时间 | 6分钟或更短 |
| 通信输出规格 | 通信方式：EtherCAT I/F（符合 ETG 5003.1、ETG5003.2） 配置文件：通用设备配置文件 协议：兼容 ETG 5003.1 CDP（CoE、FoE） |
|---|---|
| 样气条件 | 请勿在还原性气氛中使用。此外，如果测量气体的比热容较高（例如高浓度He），则可能无法使用。 温度：0～100℃ 压力：10 -3 Pa～200 kPa（绝对压力） 湿度 ：露点低于环境温度 流量：0.5～5 L/min或0 L/min（测量将处于自然扩散状态） |
| 预热时间 | 6分钟或更短 |
| 电源 | 电源：DC24V、3A 功耗：80VA（稳定时：30VA） |
| 安装条件 | 安装位置：室内，非防爆区域 环境温度：转换器：0 至 40°C 传感器单元：0 至 50°C 环境湿度：35 至 80% RH（无凝结） 安装温度：转换器：0 至 40°C 传感器单元：0 至 100°C 不得包含易燃成分、卤素、二氧化硅或腐蚀性成分 |
